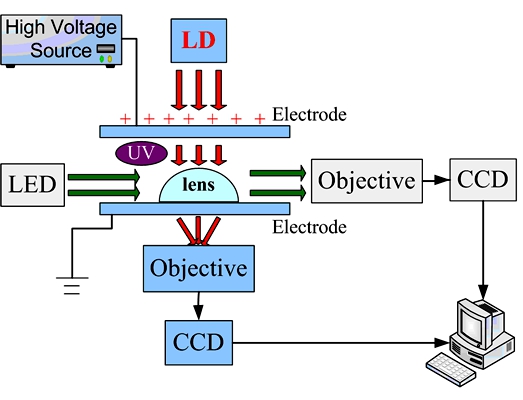

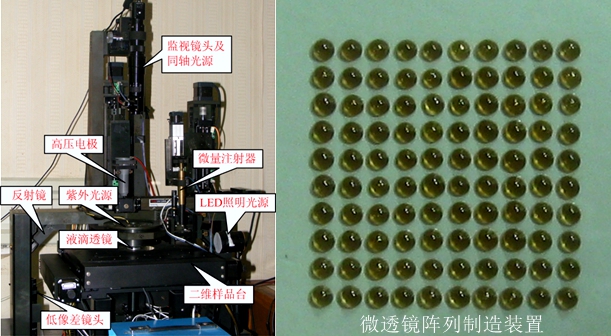

非球面透镜在现代光学设计中应用广泛，相比球面透镜，非球面透镜为光学设计提供了更多的自由度。传统制作非球面透镜的方法有模压法，研磨法，金刚石切削等，这些方法各有特点，但都需要昂贵的生产设备，成本较高。我们课题组提出基于电场力调控面形的方法，搭建了制作系统，如下图，能够低成本，高精度制作得到非球面透镜。

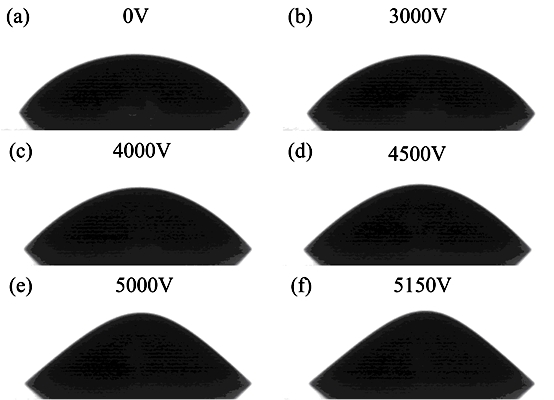

初始时将SU8光刻胶放置于ITO玻璃上，由于受到表面张力作用，液滴表面自然形成球面形状。施加电场，在液滴表面产生一个非均匀的电场力分布，导致液滴变形成为非球面，通过实时检测光路记录液滴形状，如下图，并提取出液滴面形加以分析，达到设计要求时打开紫外光源固化液滴，从而得到非球面透镜。

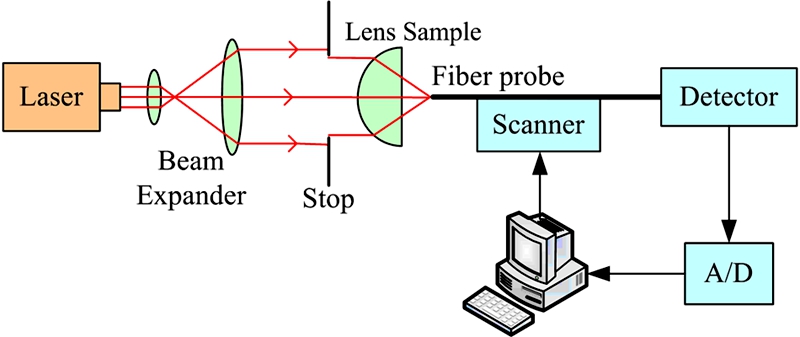

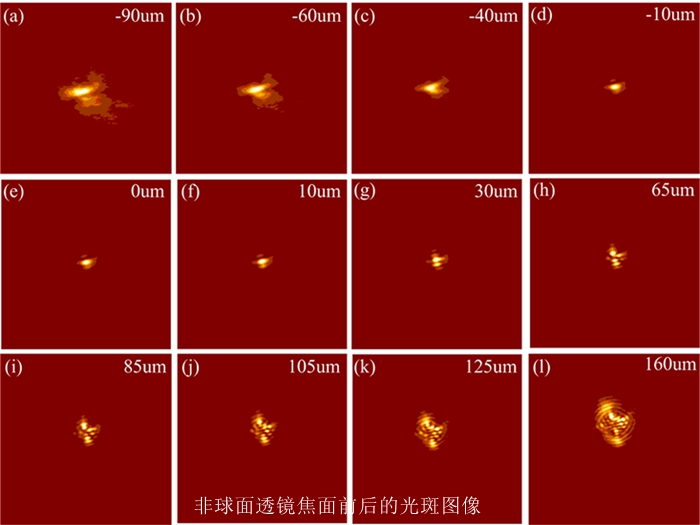

我们使用自行搭建的光斑测量仪，原理如下图，对制作的透镜质量进行了测量，记录下不同轴向位置处的光强分布，根据测量的三维光场分布我们可以提取出需要的信息，比如透镜的像差，焦距等。

基于制作的液滴非球面透镜，我们课题组提出了多种应用，比如复眼透镜，对数型锥透镜，LD准直等。
