GTX
GTX是FPGA带的高速SerDes资源，下面是基于我自己对GTX的使用整理的笔记，当然在使用GTX的时候最好还是先自己看一看手册ug476。一开始看手册还是很困难的，写这份笔记的目的就是能够更好的看动手册，顺便也记录下一些疑惑。

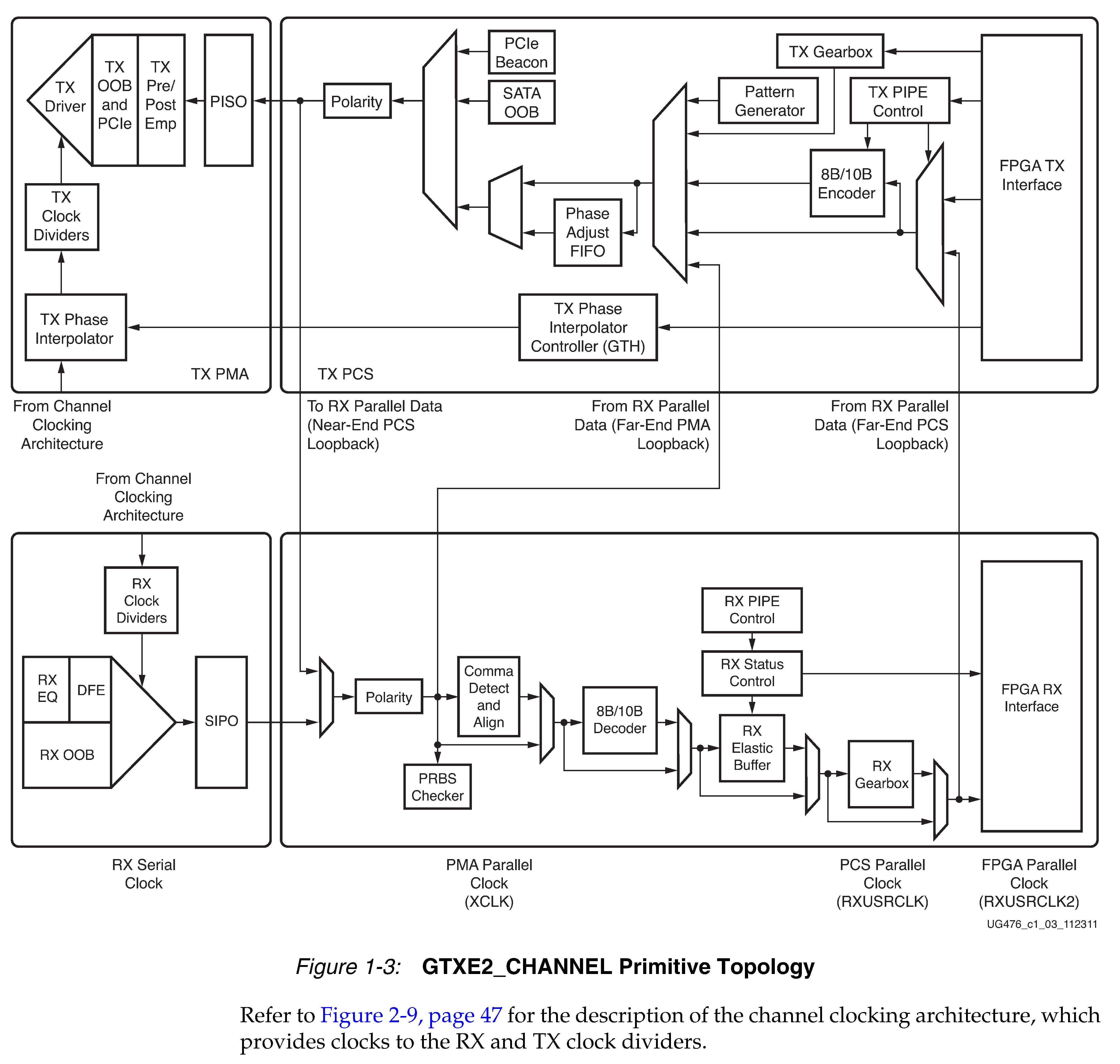

总的来说整个GTX可以分成三部分：参考时钟、RX和TX组成，其结构可以如下图所示，这个结构可以把它称之为物理层，包含了串并转换、CDR、极性检测、数据缓冲等等功能，下面就对每个部分进行分别介绍。
GTX时钟资源
GTX中串并转换和CDR部分需要一个参考时钟，这个参考时钟就是用时钟资源部分产生的，时钟资源包含了输入buffer、CPLL和QPLL组成。

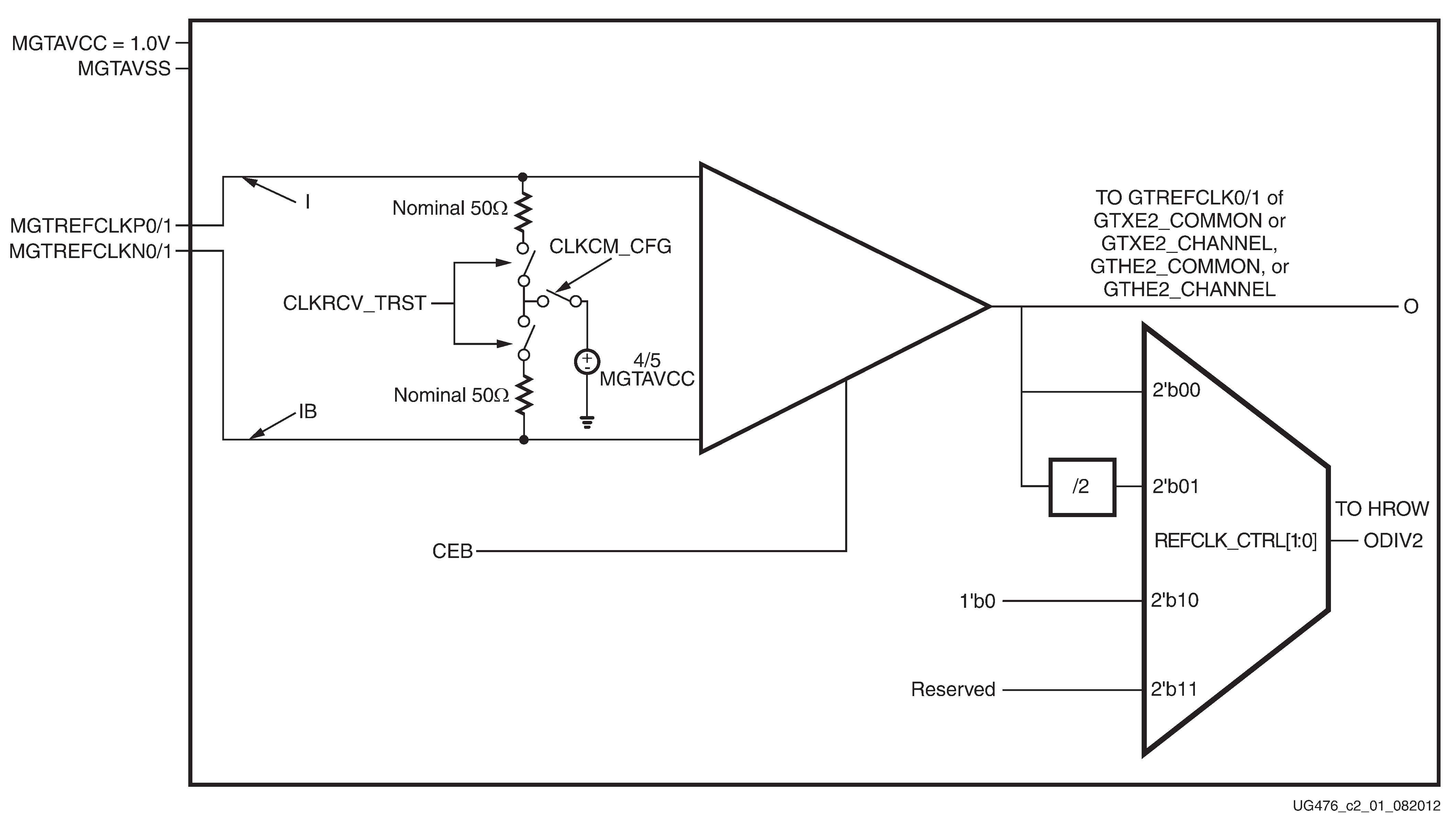

输入级不用多说，通过专用的buffer进行差分转单端，调用原语IBUFDS_GTE2就可以了，结构也比较简单，如下图所示。

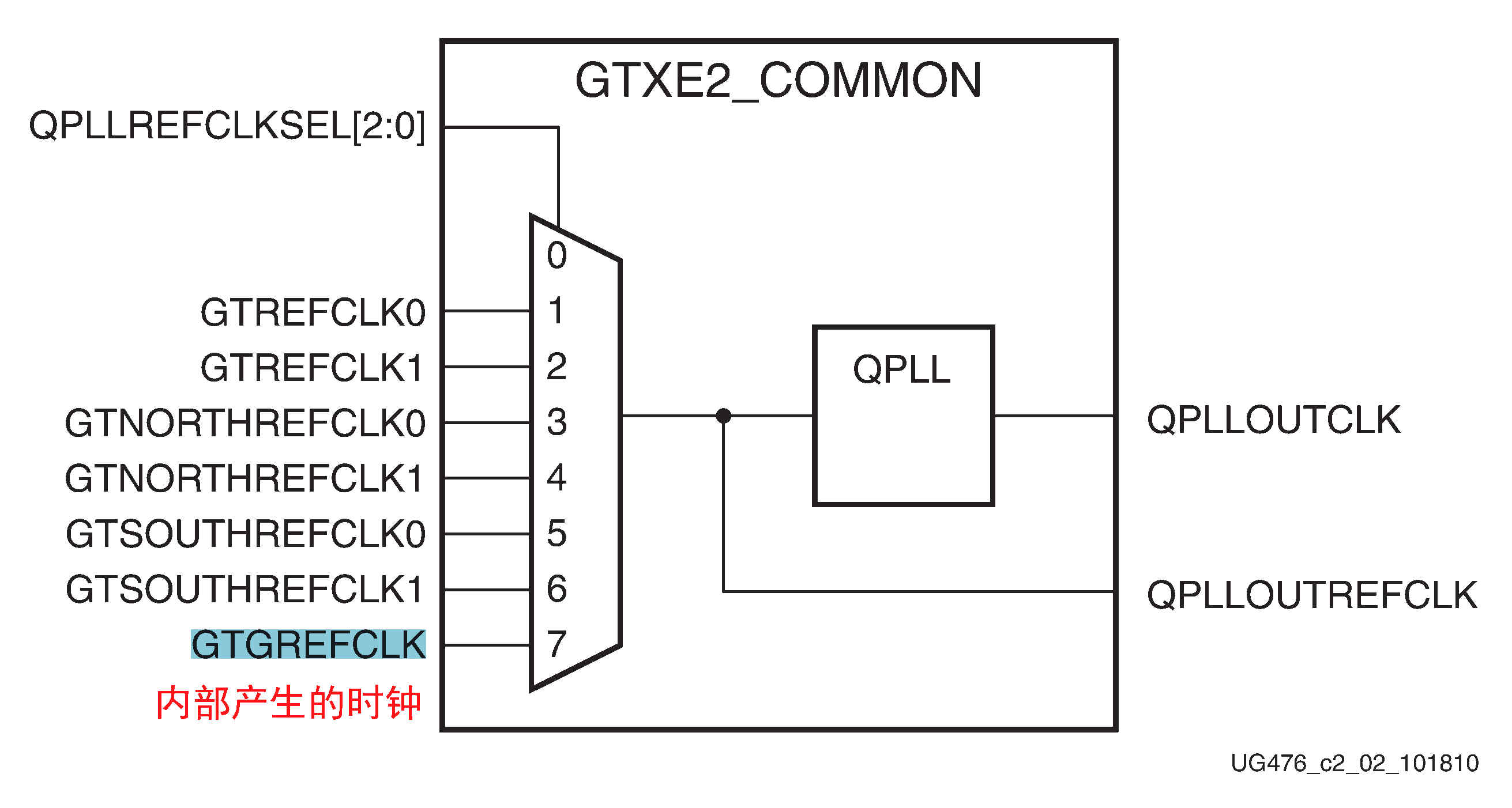

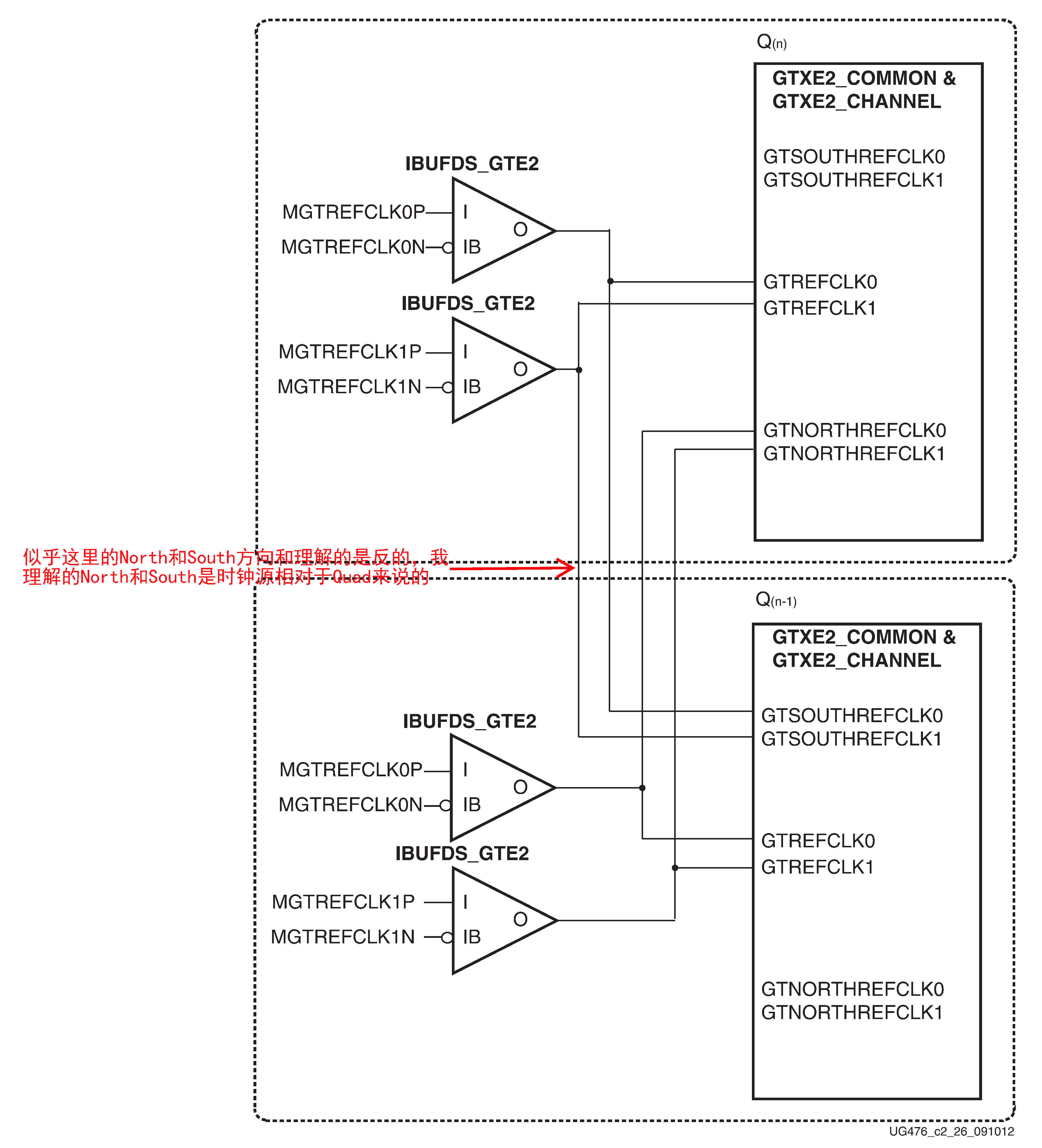

通过差分转单端的转换之后，时钟就可以送到CPLL或者QPLL去使用了，Xilinx在这里留了一个很好的功能，时钟的来源由很多种，如下面两幅图所示，对于相邻的bank来说，他们的时钟资源是共用的，也就是说在脑残了的时候“北面”的bank和“南面”的bank的时钟还可以拿来使用（这里的南北需要去UG472里面找），除此之外内部逻辑的产生的时钟也可以拿给GTX的时钟输入用，这需要修改原语，不过之前做过实验，对于FELIX系统来说，用内部逻辑产生的时钟质量不行，误码极多。
下面就该到两个并行的部分CPLL和QPLL了，他们分别是Channel PLL和Quad PLL，一个GTX有4对收发器，每对收发器有一个CPLL资源，而一个bank只有一个QPLL资源，在性能上来说QPLL的性能更好，可以跑超过5GHz的时钟。 当使用CPLL的时候，每对收发器可以工作在自己的时钟频率上，当使用QPLL的时候，这个bank所有的参考时钟源都是从一个QPLL来的，在最初设计的时候一定要注意这点！
CPLL和QPLL具体的工作方式和配置就不再赘述，反正用的时候都要参考手册，根据不同的数据率来选择工作频率，其实在使用的时候也就是调个IP Core，不仔细看手册也没有太大的问题。
RX
待写
TX
待写
