IO SERDER
IO SERDES可以分成两种，在不同的场合有不同的含义，第一种是指的高速收发器GTx bank对应的SERDES，第二种就是SelectedIO提供的SERDES功能，GTX的功能在\ref{ssec_gtx}介绍过，这里主要写的是SelectedIO的SERDES功能。
从李诚师兄开始研发了一套基于普通IO的光纤通信方案（当然再之前的师兄有没有做过我就不是很了解了），光纤通信一个比较关键的问题就是串并转换的问题，也就是我们所说的Serializer/Deserializer，Xilinx的FPGA内置了Selected IO，就提供了相应的硬件结构。
具体的使用还是要看UG471 SelectIO， 这里主要对SelectIO的一些功能进行介绍。 主要提供了：差分匹配、IDELAY、ODELAY、IDELAYCTRL、ISERDES、OSERDES和ZHOLD_DELAY的功能
I/O DELAY

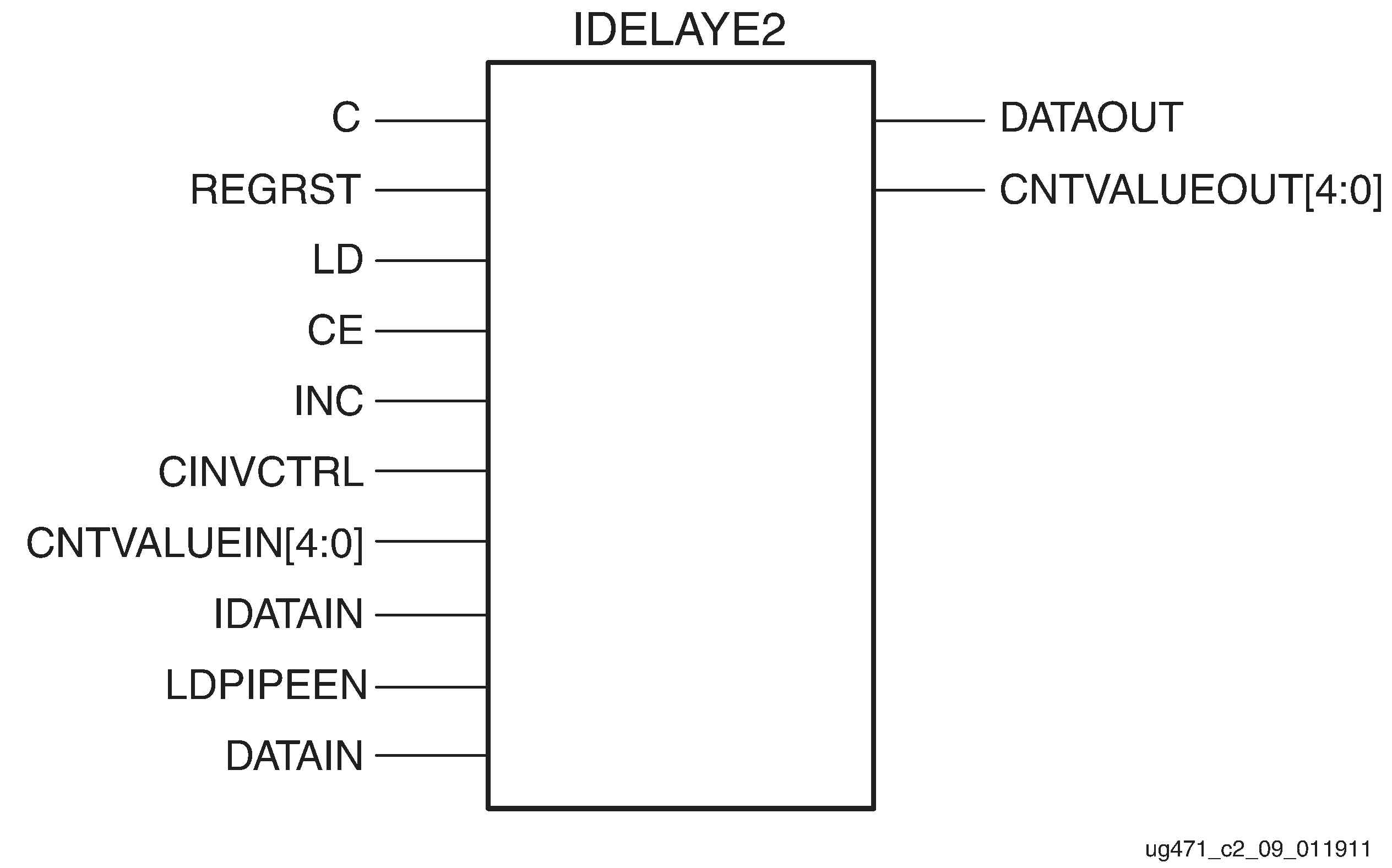

顾名思义，这两个功能在在相应的管脚上叠加上一定的延迟值，用来使FPGA内部的逻辑时序满足，比较常用的是IDELAY功能，ODELAY目前还没有用到过（HR bank不支持ODELAY功能）。图\ref{fig_idelaye2}所示为IDELAY的接口结构图，其中的IDATAIN就是数据输入管脚，注意这个信号只能从IBUF来，当然数据也可以从FPGA逻辑来，就要送到DATAIN管脚上，DATAOUT就是延迟之后的数据，可以送到内部逻辑去，也可以送到ISERDES上去；
C管脚是控制信号的时钟管脚，REFRST、LD、CE、INC都要和这个时钟同步才行，这个时钟必须从时钟buffer过来（全局或者本地的都可以），其他的管脚自行参考手册，根据不同的工作模式来选取需要的DELAY值。
下面的代码提供了一种IDELAY使用的范例，在这个代码中只使用了LD的功能，也就是说，每次load生效的时候就把IDELAY的值载入进去，经过一个延迟之后IDELAY的值会生效。 这个代码的开头的那个编译指令一定不能漏掉，否则布局布线的时候会不通过，IDELAYCTRL的时候会用到这条编译指令。
(* IODELAY_GROUP = IODELAY_GROUP_NAME *)
IDELAYE2
#(
.CINVCTRL_SEL ("FALSE"), // TRUE, FALSE
.DELAY_SRC ("IDATAIN"), // IDATAIN, DATAIN
.HIGH_PERFORMANCE_MODE("FALSE"), // TRUE, FALSE
.IDELAY_TYPE ("VAR_LOAD"), // FIXED, VARIABLE, or VAR_LOADABLE
.IDELAY_VALUE (0), // 0 to 31
.REFCLK_FREQUENCY (200.0),
.PIPE_SEL ("FALSE"),
.SIGNAL_PATTERN ("DATA")) // CLOCK, DATA
idelaye2_bus
(
.DATAOUT (data_dly_to_device_o),
.DATAIN (1'b0), // Data from FPGA logic
.C (clk_div),
.CE (), // (in_delay_data_ce),
.INC (), // in_delay_data_inc),
.IDATAIN (data_in_from_buf_w), // Driven by IOB
.LD (idly_tap_load_w),
.REGRST (io_reset),
.LDPIPEEN (1'b0),
.CNTVALUEIN (idelay_tap_to_io_i[0 +: 5]), // in_delay_tap_in),
.CNTVALUEOUT (idelay_tap_from_io_o[0 +: 5]), // in_delay_tap_out),
.CINVCTRL (1'b0)
);
ODELAY就不介绍了，因为我也没用过。
IDELAYCTRL
只要用了I/O DELAY中的一个，IDELAYCTRL是必须要加的，在老版本的Vivado中这个可能是不会报错的，但是在新版本里布局布线的时候会报Error，当然如果直接调SelectIO的IP Core是没有这个问题的。
IDELAYCTRL的作用只有一个，为IO DELAY提供稳定的时钟参考，经过上面介绍，还遗留有一个问题：IDELAY的一个tap是多少，这个tap就是由IDELAYCTRL来控制的，IDELAYCTRL就只有三个管脚：输入时钟、复位和Lock输出，参考DS182，输入时钟的频率可以选择：$200MHz, 300MHz, 400MHz$（其中-1的FPGA只有$200MHz$可选），这个时钟的精度可以不用这么高，可以有$\pm 10MHz$的晃动，当这个时钟稳定之后IDELAYCTRL的lock信号会拉高，之后就可以开始进行IDELAY的操作了。 IDELAYCTRL还肩负有时钟稳定和温度补偿的功能，当稳定发生变化的时候，能够相应的对IDELAY的延迟进行补偿，因为IDELAY的本质目的是让建立保持时间满足。
那么现在开始来讨论tap的问题，对于一个参考时钟，IDELAY将其分成64份，比如说200M的时候分成64份，每份就是78ps，也就是说每个调节的步长是78ps，而UIDELAY最多可以调节32个步长，所以说调节的范围就是$0\to 2.5ns$，可能这里会有疑问，很多时候很难覆盖一个数据的时钟周期，其实我们不需要覆盖一个数据的时钟周期，只要让IDELAY调节的时候避开亚稳态区域就可以了，而FPGA的建立时间一半需求只有几百个ps，这个调节的范围肯定是满足的，当信号的数据率太快时才考虑用更高的参考时钟。
>
一定要注意的是，每个clock region的IDELAYCTRL只有一个！！！一般来说也就是一个bank只有一个IDELAYCTRL资源，要注意的是IDELAYCTRL和IDELAY都是实实在在的硬件资源，不是用可编程的部分实现的，硬件资源有多少就只能用多少。
千万不要每个IDELAY配一个IDELAYCTRL，编译会报错的

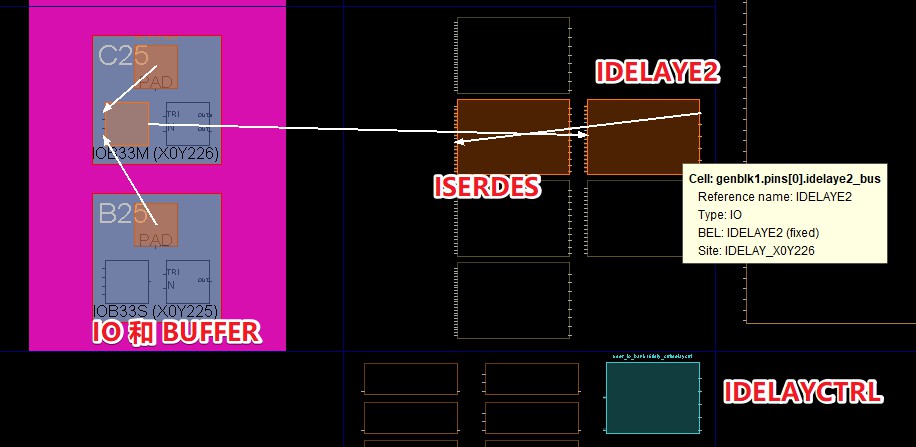

下面来欣赏下实际的SelectIO长什么样。
ISERDES

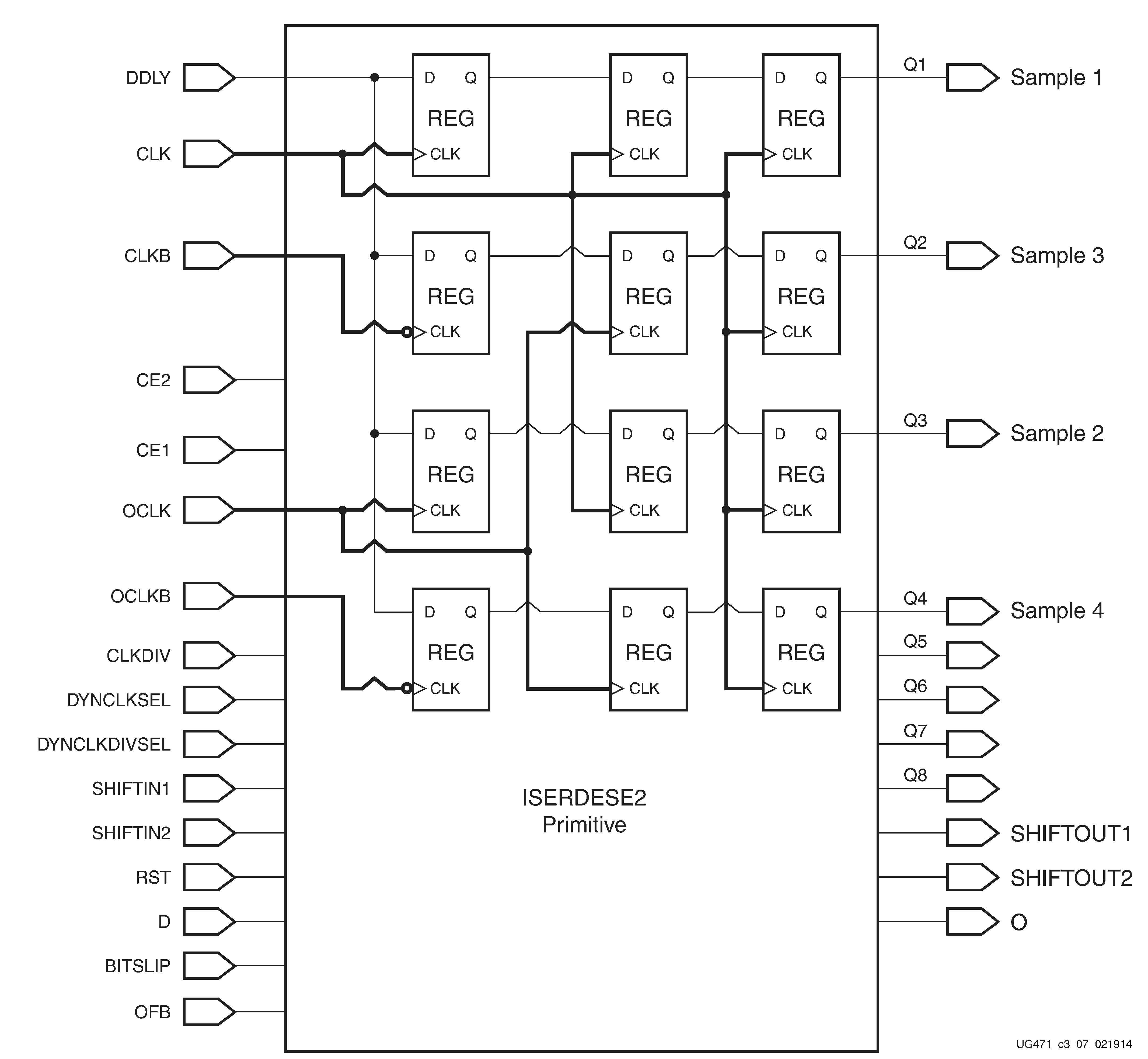

下面就开始介绍ISERDES了，其实ISERDES自己用逻辑写也是完全没有问题的，本质上来说就是一个移位的操作，基于以下两个理由用ISERDES会比自己写更好：一是因为这是硬件资源，不会占用可编程逻辑部分的资源；二是因为这部分硬件是经过专门优化的，支持的时钟频率很高，而且不会出现时序问题，从DS182上可以查到ISERDES的setup时间只有0.02ns，后来的时间要0.11ns，其实仔细算算这个频率是很高的，自己写逻辑的话200M以上其实就有点危险了。因此能用ISERDES的时候最好就直接用。从下图中可以看到，其实就是一些D触发器搭成的，所以在别的地方其实可以参考这样的结构来写相应的串并转换模块。
ISERDES其实也没啥好说的，提供两个时钟：频率分别是串并转换倍数关系就行，然后就可以开始工作了，值得注意的有以下两点
- 输入数据只能够有两个来源：直接从IOB过来，也就是直接从输入管脚来接到D上，或者是从IDELAYE2过来接到DDLY上，这里再一次看到专用硬件资源的好处，这部分可以实现0延迟。
- 最先到的数据会出现在最高位上，这点尤其要注意和OSERDES是相反的。
对于SDR来说数据的位宽可以选择$2\to 8$,对于DDR来说能选择的范围是2,4,6,8,10,14，当数据的一个word太宽了时候最好自己进行一些拆分。
OSERDES
OSERDES相对于ISERDES来说简单太多，数据直接往端口上送就行了，注意LSB先被串行出去，因此在写收发模块的时候记得自己将数据的LSB和MSB调整好
